常見電子知識解析 – 外熱式、內熱式電烙鐵有什麼區別? 內熱式電烙鐵和外熱式電烙鐵選擇,電烙鐵工具使用注意事項

火幣

常見電子知識普及解釋答疑

電烙鐵內熱好還是外熱好?這個問題不能簡單的回答,外熱式、內熱式電烙鐵都有各自的優缺點,好不好用主要取決於焊接元器件的大小。

除此之外,要回答這個問題,還需要我們對外熱式、內熱式電烙鐵有一個比較清晰的認識。



電烙鐵是一種工具,既然是工具,那就最適合你的才是好的。內熱式和外熱式電烙鐵,顧名思義就是一個在裏面發熱,一個在外面發熱。下面來說說這兩種的區別。

  外熱式、內熱式電烙鐵的定義

  內熱式電烙鐵熱元件在焊錫銅頭的內部,熱量從內部傳到烙鐵頭,適合於焊接小型的元器件。但由於電烙鐵頭溫度高而易氧化變黑,烙鐵芯易被摔斷,且功率小,只有20W,35W,50W等幾種規格。

  外熱式電烙鐵是指在外面發熱因發熱電阻在烙鐵頭的外面而得名。它既適合於焊接大型的元部件,也適用於焊接小型的元器件。有25W,30W,50W,75W,100W,150W,300W等。



內熱式電烙鐵:內熱式的發熱芯在裏面,在外面套入烙鐵頭使用,其優點在於發熱快,效率高,非常適合PCB焊接,入手一台帶調溫台式電烙鐵,會讓你有很好的焊接體驗。

常見電子知識解析 - 外熱式、內熱式電烙鐵有什麼區別? 內熱式電烙鐵和外熱式電烙鐵選擇,電烙鐵工具使用注意事項

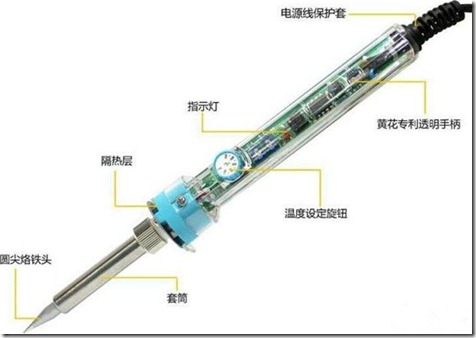

內熱式電烙鐵 外觀圖

常見電子知識解析 - 外熱式、內熱式電烙鐵有什麼區別? 內熱式電烙鐵和外熱式電烙鐵選擇,電烙鐵工具使用注意事項

內熱式電烙鐵 烙鐵頭內部架構圖

    內熱式電烙鐵的發熱絲繞在一根陶瓷棒上面外面再套上陶瓷管絕緣,使用時烙鐵頭套在陶瓷管外面熱量從內部傳導外部的烙鐵頭上,叫做內熱式。內熱式的電烙鐵體積較小,而且價格便宜。一般電子製作都用20W-30W的內熱式電烙鐵。內熱式的電烙鐵發熱效率較高,而且更換烙鐵頭也較方便。



優點:內熱式升溫快,不會產生感應電。

缺點:相比外熱式壽命較短,輕便,節能,無靜電



外熱式電烙鐵:

常見電子知識解析 - 外熱式、內熱式電烙鐵有什麼區別? 內熱式電烙鐵和外熱式電烙鐵選擇,電烙鐵工具使用注意事項

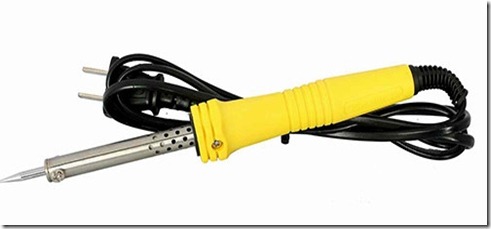

外熱式電烙鐵 外觀圖

常見電子知識解析 - 外熱式、內熱式電烙鐵有什麼區別? 內熱式電烙鐵和外熱式電烙鐵選擇,電烙鐵工具使用注意事項

外熱式電烙鐵 烙鐵頭內部架構圖

外熱式,如名字所講,「外熱」就是指「在外面發熱」,因發熱電阻在電烙鐵的外面而得名。外熱式電烙鐵剛好相反,發熱絲繞在一根中間有孔的鐵管上,里外用雲母片絕緣,烙鐵頭插在中間孔里,熱量從外面傳導裏面的烙鐵頭,叫做外熱式。它既適合於焊接大型的元部件,也適用於焊接小型的元器件。由於發熱電阻絲在烙鐵頭的外面,有大部分的熱散發到外部空間,所以加熱效率低,加熱速度較緩慢。一般要預熱6~7分鐘才能焊接。其體積較大,焊小型器件時顯得不方便。但它有烙鐵頭使用的時間較長,功率較大的優點,有25W,30W,50W,75W,100W,150W,300W等多種規格。大功率的電烙鐵通常是外熱式的。

    優點:壽命長,耐用,適合連續工作外熱式的還可以做更大功率的,如80W或更大的。

    缺點:容易產生感應電,有些還會有漏電感覺,容易損壞精密的電子元件。



外熱式電烙鐵的發熱體在外面,在裏面套入烙鐵頭來使用,體積較大,比較適合焊接一些大的東西,由於發熱體在外面,散熱比較快,發熱效率沒有那麼高,而且還要預熱,所以不大適合焊接PCB上小的電子元器件,但是卻比較穩定,功率大,不怎麼壞。修電瓶的使用這種來焊接電瓶上的連接線。

  總而言之,如果你是PCB焊接,建議選擇內熱式電烙鐵,基本可以滿足生活中家用電器的維修。



外熱式、內熱式電烙鐵的區別

  結構上:內熱式烙鐵頭是空心的,因為發熱芯是內置的;而外熱式烙鐵頭是實芯的,它的發熱芯是外置的,外熱式的發熱芯是和烙鐵頭分開的有個發熱筒在中間。

  使用上:外熱式電烙鐵加熱效率低,速度較緩慢。一般要預熱6~7分鐘才能焊接。其體積較大,焊小型器件時顯得不方便。但它有烙鐵頭使用的時間較長,功率較大。

                     內熱式電烙鐵熱利用效率較高,預熱時間較短,而功率一般也不用做太大即可滿足要求,一般內熱功率在50W以下,常見20W~30W左右的內熱式電烙鐵。



內熱式的電烙鐵體積較小,而且價格便宜。一般電子製作都用20W-30W的內熱式電烙鐵。當然有一把50W的外熱式電烙鐵能夠有備無患。內熱式的電烙鐵發熱效率較高,而且更換烙鐵頭也較方便。



外熱式,如名字所講,「外熱」就是指「在外面發熱」,因發熱電阻在電烙鐵的外面而得名。它既適合於焊接大型的元部件,也適用於焊接小型的元器件。由於發熱電阻絲在烙鐵頭的外面,有大部分的熱散發到外部空間,所以加熱效率低,加熱速度較緩慢。一般要預熱6~7分鐘才能焊接。

其體積較大,焊小型器件時顯得不方便。但它有烙鐵頭使用的時間較長,功率較大的優點,有25W,30W,50W,75W,100W,150W,300W等多種規格。

大功率的電烙鐵通常是外熱式的。



內熱式電烙鐵和外熱式電烙鐵選擇

    焊接精細電路時,建議選擇內熱式且較為尖細點的烙鐵功率不宜過大一般在40W左右比較合適。

    焊接較大焊點且要求焊接速度快可選用外熱式,一般外熱式的電烙鐵可以做到很大功率,如超100瓦到500瓦的都有。

    如是家庭中小修小補不專業用的,選擇個40瓦左右的電烙鐵,內熱外熱其實沒多大影響的。

總結一句話:細焊點精密電路選內熱,粗焊點且不怕感應電的選外熱式的。





電烙鐵是用來焊錫的,為方便使用,通常做成「焊錫絲」,焊錫絲內一般都含有助焊的松香。焊錫絲使用約60%的錫和40%的鉛合成,熔點較低。



松香是一種助焊劑,松香可以幫助焊接,拉二胡的人肯定有吧,聽說也可到藥店購買。松香可以直接用,也可以配置成松香溶液,就是把松香碾碎,放入小瓶中,再加入酒精攪勻。

注意酒精易揮發,用完後記得把瓶蓋擰緊。瓶里可以放一小塊棉花,用時就用鑷子夾出來塗在印刷板上或元器件上。

注意市面上有一種焊錫膏(有稱焊油),這可是一種帶有腐蝕性的東西,是用在工業上的,不適合電子製作使用。還有市面上的松香水,並不是我們這裡用的松香溶液。



電烙鐵工具使用注意事項:

1、電烙鐵是捏在手裡的,使用時千萬注意安全。新買的電烙鐵先要用萬用表電阻檔檢查一下插頭與金屬外殼之間的電阻值,萬用表指針應該不動。否則應該徹底檢查。

最近生產的內熱式電烙鐵,廠家為了節約成本,電源線都不用橡皮花線了,而是直接用塑料電線,比較不安全。強烈建議換用橡皮花線,因為它不像塑料電線那樣容易被燙傷、破損,以至短路或觸電。

2、新的電烙鐵在使用前用銼刀銼一下烙鐵的尖頭,接通電源後等一會兒烙鐵頭的顏色會變,證明烙鐵發熱了,然後用焊錫絲放在烙鐵尖頭上鍍上錫,使烙鐵不易被氧化。

在使用中,應使烙鐵頭保持清潔,並保證烙鐵的尖頭上始終有焊錫。使用烙鐵時,烙鐵的溫度太低則熔化不了焊錫,或者使焊點未完全熔化而成不好看、不可靠的樣子。太高又會使烙鐵「燒死」(儘管溫度很高,卻不能蘸上錫)。

3、要控制好焊接的時間,電烙鐵停留的時間太短,焊錫不易完全熔化、接觸好,形成「虛焊」,而焊接時間太長又容易損壞元器件,或使印刷電路板的銅箔翹起。一般一兩秒內要焊好一個焊點,若沒完成,寧願等一會兒再焊一次。

      焊接時電烙鐵不能移動,應該先選好接觸焊點的位置,再用烙鐵頭的搪錫面去接觸焊點。



手機維修中,經常要更換電路板上的元件,需要使用電烙鐵,且對它的要求也很高。這是因為手機的元件採用表面貼裝工藝,元器件體積小,集成化很高,印製電路精細,焊盤小。若電烙鐵選擇不當,在焊接過程中很容易造成人為故障,如虛焊、短路甚至焊壞電路板,所以要儘可能選用高檔一些的電烙鐵,如用恆溫調溫防靜電電烙鐵。另外,一些大器件如屏蔽罩的焊接,要採用大功率電烙鐵,所以還要準備一把普通的60W以上的粗頭電烙鐵。
