電腦升級顯示器接線篇 – VGA、DVI、HDMI、DP介面區別對比科普,讓個人電腦顯示器圖文畫面更清晰

火幣

主板上的VGA與DVI都是集成顯卡的顯示輸出,顯示效果一樣,顯示器有什麼介面,用對應數據線連接都可以。

DVI-I只不過是支持模擬信號而已,裡面多了幾個插孔傳輸模擬信號,是只有在用DVI轉VGA頭子時才有用的。一般DVI線都可以連的



電腦顯示器上的各種介面是什麼?VGA和DVI介面揭秘

經常會有一些朋友困擾,電腦顯示器用什麼介面最好,我的顯示器用的數據線是不是最好的,支不支持高清等等。其實數據線並不是最重要,只要你電腦的主板/顯卡和顯示器自帶的,就是合適的,基本不影響你的體驗。下面我們再來簡單介紹一下。

目前,電腦顯示器常見的介面主要有HDMI、DP、DVI、VGA等4種介面,這期我們主要來說說DVI和VGA介面的區別和相應的使用範圍。

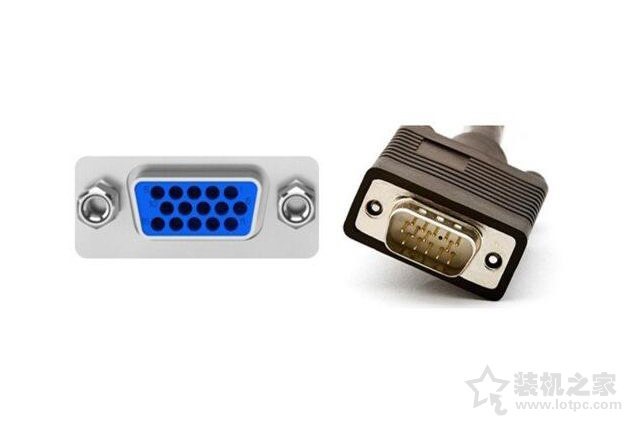

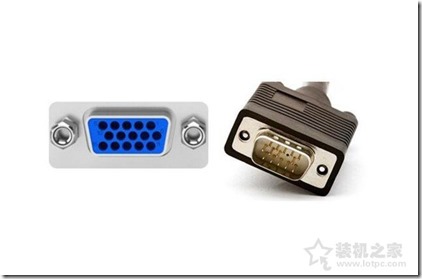

1、VGA介面

VGA(Video Graphics Array)視頻圖形陣列是在1987年由IBM提出的一個使用模擬信號的電腦顯示標準。VGA介面即電腦採用VGA標準輸出數據的專用介面,是電腦顯示器上最主要的介面。VGA介面共有15針,分成3排,每排5個孔,顯卡上應用最為廣泛的介面類型,絕大多數顯卡都帶有此種介面。它傳輸紅、綠、藍模擬信號以及同步信號(水平和垂直信號)。VGA借口是模擬信號輸出,所以信號容易損失。雖然支持2048*1530的解析度,但是因為心好容易被干擾,所以一般應用在1080p的解析度之中。另外VGA介面還被稱為D-Sub介面。

大多數計算機與外部顯示設備之間都是通過模擬VGA介面連接,計算機內部以數字方式生成的顯示圖像信息,被顯卡中的數字/模擬轉換器轉變為R、G、B三原色信號和行、場同步信號,信號通過電纜傳輸到顯示設備中。使用VGA的視頻介面相當於是經歷了一個數模轉換和一次模數轉換。並且可以從介面處來判斷顯卡是獨顯還是集成顯卡,VGA介面豎置的說明是集成顯卡,VGA介面橫置說明是獨立顯卡(一般台式主機都可以用此方法來查看)。

電腦升級顯示器接線篇 - VGA、DVI、HDMI、DP介面區別對比科普,讓個人電腦顯示器圖文畫面更清晰

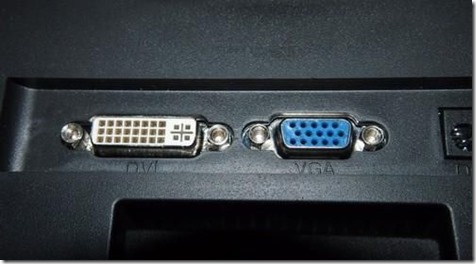

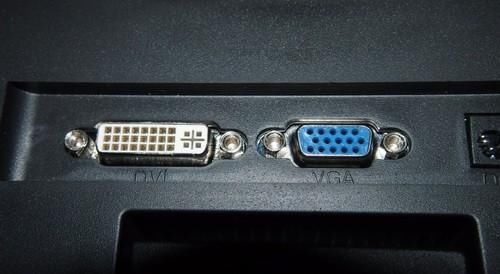

2、DVI介面

DVI(Digital Visual Interface)數字視頻介面,它是1999年由Silicon Image、Intel(英特爾)、Compaq(康柏)、IBM、HP(惠普)、NEC、Fujitsu(富士通)等公司共同組成DDWG(Digital Display Working Group,數字顯示工作組)推出的介面標準。

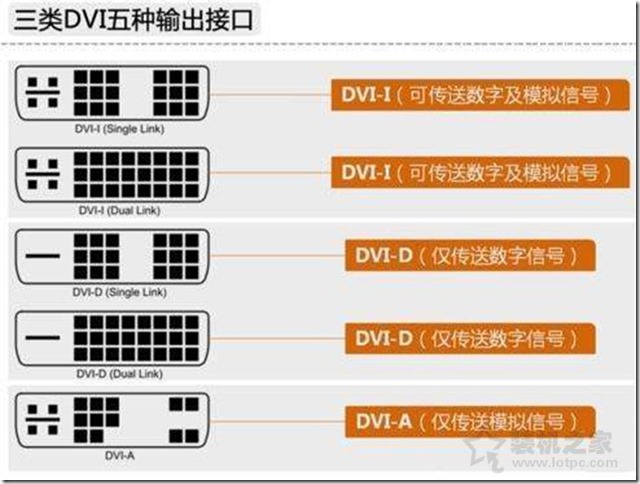

DVI介面有兩個標準,25針和29針,如下圖所示。直觀來說,這兩種介面沒有區別。DVI介面傳輸的是數字信號,可以傳輸大解析度的視頻信號。DVI連接計算機顯卡和顯示器時不用發生轉換,所以信號沒有損失。DVI-D只有數字介面,DVI-I有數字和模擬介面,目前應用主要以DVI-I(24+5)為主。

數字電視增加DVI介面比較簡單,從硬體電路考慮,一是在介面處增加DVI解碼部分,二是在後端提供一個數據通道,如果電視原有方案中具有A/D轉換和相應的後級數據處理通道,那麼DVI介面解碼輸出的數據可以與它共用,因為在數字信號格式一定的情況下,其碼率、行頻、場頻、時鐘是一致的。

電腦升級顯示器接線篇 - VGA、DVI、HDMI、DP介面區別對比科普,讓個人電腦顯示器圖文畫面更清晰

區別:

DVI介面的傳輸信號採用全數字格式,與之對應的是採用模擬信號的VGA介面。VGA和DVI的區別,首先VGA模擬信號的傳輸比較麻煩,首先是將電腦內的數字信號轉換為模擬信號,將信號發送到LCD顯示器,而顯示器再將該模擬信號轉換為數字信號,形成畫面展示在大家面前,正因為如此,中間的信號丟失嚴重,雖然可以通過軟體的方法修復部分畫面,但是隨著顯示器的解析度越高畫面就會越模糊。一般模擬信號在超過1280×1024解析度以上的情況下就會出現明顯的誤差,解析度越高越嚴重

而DVI數字介面可以直接將電腦信號傳輸給顯示器,中間幾乎沒有信號損失,不過在800×600這種解析度下,和模擬信號的效果幾乎沒有差別,這也就是很多人覺得DVI介面沒有用處的原因。但是在1280×1024以上解析度的情況下,DVI數字介面的優勢就表現出來了,畫面依舊清晰可見,而 VGA介面則出現字跡模糊的現象。DVI介面最高可以提供8GPS的傳輸率,實現1920×1080/60Hz的顯示要求,高解析度不僅能在3D電影特效泛濫的今天提供最佳電影畫質,更是3D圖形製作者的基本要求,因此DVI介面的普及將會是數字時代發展的必然趨勢。



好了,上面基本上是把DVI和VGA介面講清楚了。下期我們主要講講HDMI和DP介面。

電腦升級顯示器接線篇 - VGA、DVI、HDMI、DP介面區別對比科普,讓個人電腦顯示器圖文畫面更清晰

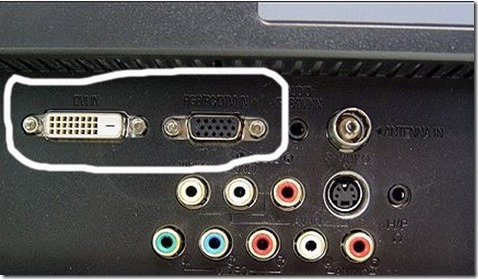

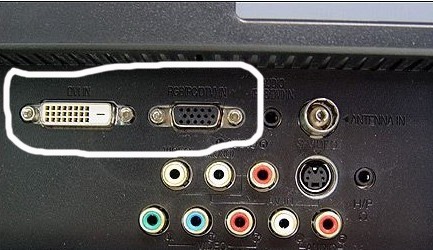

白色框子內的左邊是DVI,右邊是VGA



VGA介面也叫 15針D-Sub輸入介面; DVI介面有多種規格,分為DVI-A、DVI-D和DVI-I。 DVI-A其實就是VGA介面標準,只是換湯不換藥而已。所以帶有DVI介面的液晶顯示器也並不一定就是真正的數字液晶顯示器;DVI-D則實現了真正的數字信號傳輸。而DVI-I通吃上述兩個介面,當DVI-I接VGA設備時,就是起到了DVI-A的作用;當DVI-I接DVI-D設備時,便起了DVI-D的作用。為了兼容傳統的模擬顯示設備,現在的大部分顯卡都採用了24隻數字信號針腳和5隻模擬信號針腳的DVI-I介面

現在普遍是用vga 但是顯示器一般也提供dvi介面。對顯示更細膩就可以試試dvi DVI是一種連接顯卡系統和顯示設備的標準,特別是純數碼顯示設備,比如LCD等。一個DVI顯示系統包括一個傳送器和一個接收器。傳送器是信號的來源,可以內建在顯卡晶元中,也可以以附加晶元的形式出現在顯卡PCB上;而接收器則是顯示器上的一塊電路,它可以接受數字信號,將其解碼並傳遞到數字顯示電路中,通過這兩者,顯卡發出的信號成為顯示器上的圖象。如果用戶希望得到一個完美顯示的畫面,那麼傳送器就需要將乾淨的信號傳給接收器,而接收器自己也需要將信號解碼並乾淨的傳給顯示器。

    為了實現符合DVI標準,顯卡在硬體上必須支持最低25.175MHz的帶寬,這是實現最低的640×480@60Hz解析度畫面的條件。目前的DVI 1.0標準規定的最大單通道帶寬為165MHz,也就是在大多數情況下實現1600×1200的解析度。

  消隱期是指顯示器準備開始顯示另一幅畫面或區域所需要的時間。CRT因為需要將電子槍重新定位到屏幕的一角,所以需要的消隱期相當的高;而LCD所需要的消隱期則相對短的多,不過並不是所有的產品都是這樣。DVI標準要求LCD顯示器的消隱期小於5%,如果消隱期大於這個標準,那麼就需要顯示器具有更大的帶寬。舉個例子:從理論上來講,1600×1200解析度下需要142MHz的帶寬,如果計算上5%的消隱期,那麼142MHz的帶寬就顯得有些緊張了。

  DVI是基於TMDS電子協議設立的。TMDS是一種微分信號機制,可以將象素數據編碼,並通過串列連接傳遞,傳遞的信號具有3-6個數據通道對以及一個頻率信號對。在兩個DVI通道的情況下,標準則允許更大的帶寬。雙連接的DVI顯卡可以支持最大330MHz的帶寬,這樣可以輕鬆實現每個象素8bit數據,2048×1536解析度。一塊帶有兩個DVI通道的顯卡具有2個TMDS傳送器和2個DVI介面,這兩個介面可以用來驅動兩個不同的數字顯示器。當然,用戶也可以選擇只驅動一個顯示器,這樣就可以獲得更高的單通道帶寬驅動高解析度的畫面(比如優派的VP2290b)。



電腦顯示器介面類型哪個好?VGA、DVI、HDMI、DP介面區別對比科普

眾所周知,不同的顯示器顯示介面支持的也不同,我們老電腦一般使用的是VGA,而現在很多開始逐漸主流DVI,要求高一些可能會考慮HDMI,甚至DP介面,為了電腦顯示器獲得更好的顯示效果,經常會有用戶有這樣的疑問,電腦顯示器介面類型哪個好?下面分享一下VGA、DVI、HDMI、DP介面區別對比科普。

電腦顯示器介面類型有哪些?

目前電腦顯示器常見的顯示介面主要有4種類型,分別為DVI、HDMI、VGA、DP介面。



電腦顯示器介面類型哪個好?

顯示器視頻線排名:DP>HDMI>DVI>VGA,其中VGA是模擬信號,是等級最低的,常見於老電腦中,目前已經被主流所淘汰了,目前DVI、HDMI、DP屬於數字信號,目前主流介面。



VGA、DVI、HDMI和DP介面的區別:

VGA介面:

VGA是模擬信號介面,老介面,不帶音頻。由於VGA輸出和傳遞的是模擬信號,計算機顯卡產生的是數字信號,顯示器使用的也是數字信號,所以使用VGA的視頻介面相當於是經歷了一個數模轉換和一次模數轉換,信號損失大,顯示較為模糊。



DVI介面:

DVI是數字介面,但不帶音頻。直觀來說,這兩種介面沒有區別。DVI介面傳輸的是數字信號,可以傳輸大解析度的視頻信號。DVI連接計算機顯卡和顯示器時不用發生轉換,因此信號沒有損失。

電腦升級顯示器接線篇 - VGA、DVI、HDMI、DP介面區別對比科普,讓個人電腦顯示器圖文畫面更清晰

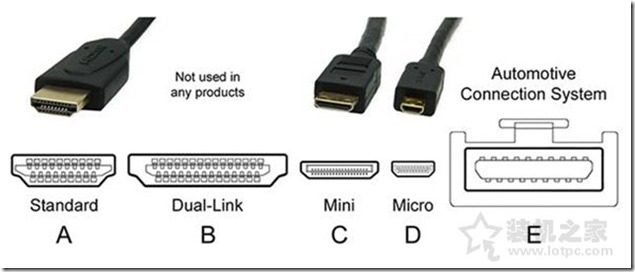

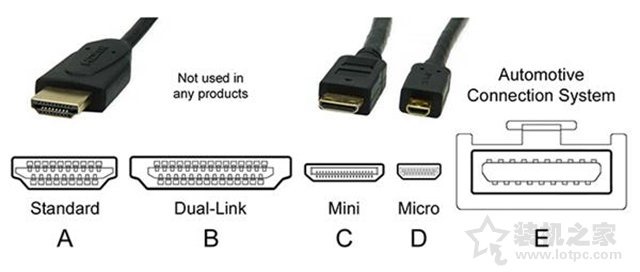

HDMI介面:

HDMI是高清+音頻傳輸,傳輸的也是數字信號,在視頻質量上與DVI介面傳輸所實現的效果基本相同,但是HDMI介面還可以傳輸音頻信號。如果顯示器上有自帶音響功能,那HDMI的介面可以同時將電腦視頻和音頻的信號傳遞給顯示器。

電腦升級顯示器接線篇 - VGA、DVI、HDMI、DP介面區別對比科普,讓個人電腦顯示器圖文畫面更清晰

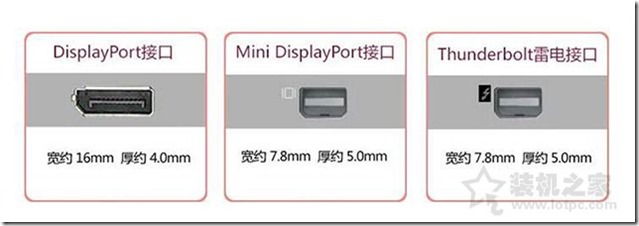

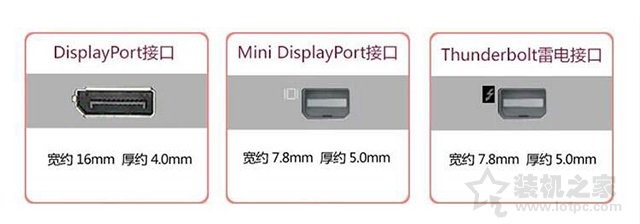

DP介面:

DP即DisplayPort,DP也是高清+音頻傳輸,是一種高清數字顯示介面標準,DP則有更強的抗干擾能力,更大的帶寬傳輸,DP比HDMI的解析度更高,刷新率支持也更高。如果你使用3840*2160(4K)解析度,HDMI由於帶寬不足,最大只能傳送30幀,DP就沒有問題。

電腦升級顯示器接線篇 - VGA、DVI、HDMI、DP介面區別對比科普,讓個人電腦顯示器圖文畫面更清晰





144Hz顯示器建議:

建議使用DP介面配合DP1.4線,HDMI最大支持120Hz刷新率,需要使用DP 1.4才可以支持144Hz或以上,HDMI、DVI、VGA均不支持144Hz顯示器。



2K顯示器建議:

建議使用HDMI和DP介面,VGA是模擬信號輸出,理論是支持2K解析度,但是效果非常差的,2K解析度最低要用DVI介面才能實現,VGA合適1080P解析度下用。



4K顯示器建議:

建議使用DP介面配合DP1.4線最佳。



以上就是VGA、DVI、HDMI、DP介面區別對比科普知識,在顯示器常見介面中,無疑DP介面是規格最強的,其次是HDMI,再是DVI,最後是VGA,希望本文能夠幫助到大家。
